Поворотный вибростол для ЖБИ — это специализированное оборудование с изменяемым углом наклона (обычно до 70–80 градусов), предназначенное для производства плоских железобетонных изделий, таких как многослойные стеновые панели, плиты перекрытий, ригели и сваи.
Назначение и принцип работы
Формовка и уплотнение: На ровной стальной поверхности стола собирается форма с использованием магнитной опалубки, укладывается арматурный каркас и заливается бетонная смесь, которая уплотняется встроенными вибраторами.

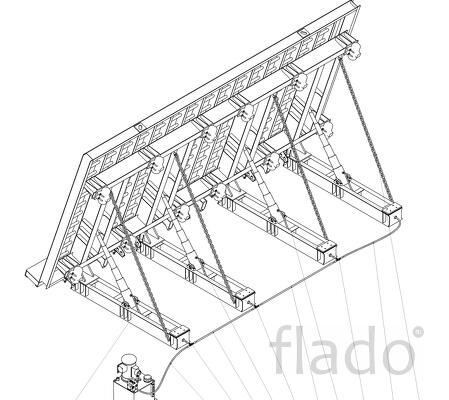

Вертикальный поворот: После схватывания или тепловлажностной обработки рабочая поверхность гидравлически или механически поворачивается в вертикальное или наклонное положение, что позволяет безопасно снять готовое изделие без риска повреждений.
Ускорение распалубки: Наклон существенно упрощает и ускоряет извлечение панелей по сравнению с горизонтальным съемом.
Основные характеристики и конструкция
Размеры рабочей поверхности: Чаще всего варьируются от средних до крупногабаритных (например, от 4×12 м до 3–4,7 м в ширину и 8–16 м в длину.
Нагрузка: Рассчитаны на высокие распределенные нагрузки (в среднем около 1000 кг/м² или до 10 кН/м²).
Толщина металла: Формовочный лист изготавливается из шлифованной стали толщиной 8–10 мм с высокой точностью плоскостности (допуск отклонения около 1,5 мм на 3 метра).
Система обогрева: Часто оснащаются встроенными контурами для прогрева бетона (термомасло, горячая вода или пар) для ускорения твердения.
Вибрация: Комплектуются внешней или встроенной системой вибровозбудителей с регулируемой частотой (до 200 Гц) и резиновыми виброгасителями для защиты станины и цеха.
